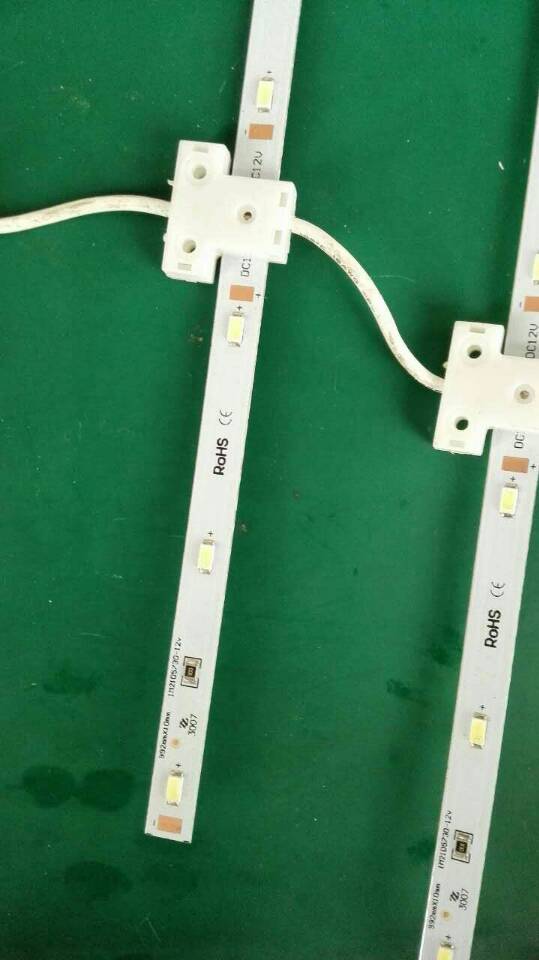

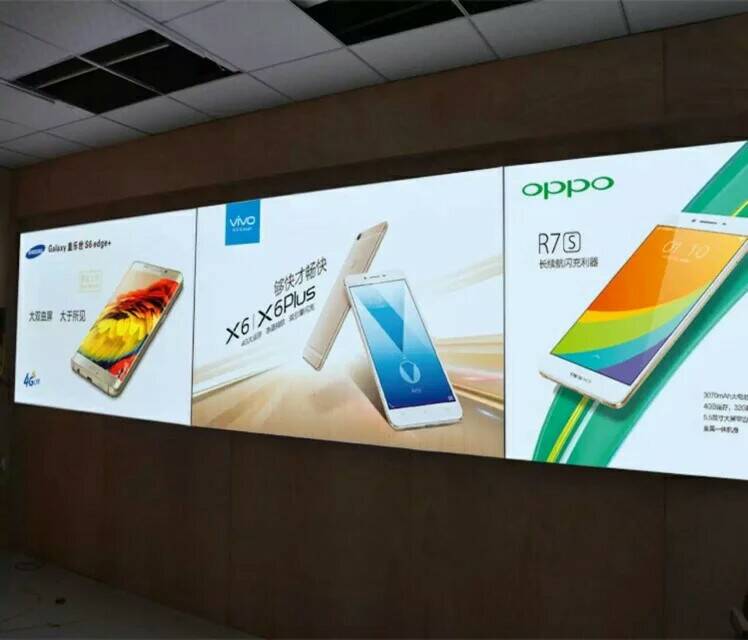

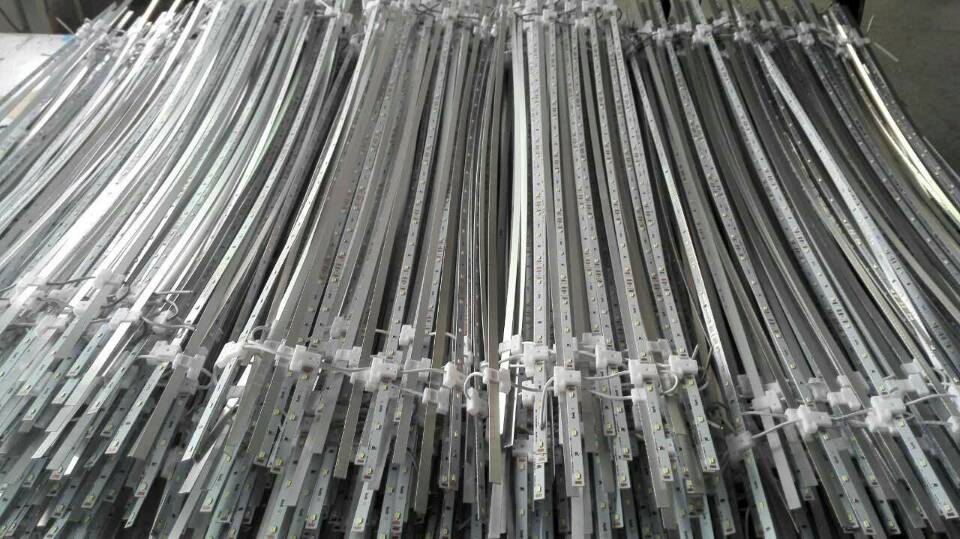

     5630卷帘灯条是一种应用于广告灯箱内部照明的LED灯具，主要有LED灯条用线串联起来，灯珠采用台湾晶元大芯片，纯金线压延铜，进口胶水封装。灯条间距统一，灯光均匀，安装方便、无压降，并具有一般LED硬灯条节能、高效，寿命久的特点。因为外观和百叶窗类似所以又称为窗帘灯、网格灯等。



 *产品规格*

产品类别：5630卷帘灯条

灯珠型号：SMD5630（晶元）

PCB材质：高导玻纤版/铝基板

工作电压：12V/24V

尺寸：1000*10*1.6mm/1000*10*1.2mm（可定做）

亮度：单颗45-55流明

角度：120度

色温：暖白/自然白/正白/冷白

灯珠数量:24灯、30灯/米

功率：单颗0.5W,7.2W、8W/米

工作温度：-40°C---80°C

工作寿命：50Kh

可做类型：裸版、带槽、防水、双面灯条

连接方式：卷帘、两端焊线（按客户要求等等）



*产品优点*

1、卷帘式设计，快速安装，节省人工成本，还可以根据客户灯箱尺寸确定灯条尺寸和用量，回去直接固定安装即可，无须裁切

2、超高亮度、超高性价比，采用进口5630 0.5W灯珠，单颗亮度达55LM，高显色才是自然色，自然光还原真实之美。

3、节能，全面节能70%以上，为灯箱用户节省成本，光效均匀，无阴影排骨纹，多种规格多种间距适用各种灯箱尺寸，灵活安装，方便快捷。



*安装使用说明*

1、电压:DC12V/24v,请接12V/24V电或者购置12V/24V开关电源,严禁灯条直接连接220V电，所接灯条的总功率小于等于电源最大负载功率的80%（一般电源效率80%左右）

2、背板一般用不导电的绝缘体，铝塑板，白板等（灯条背面是不导电的）

3、功率:7.2W、8W/米(不同的类型功率不一样，详情咨询),按需选配电源

4、发光角度:120度,适用于6到25公分厚灯箱

5、灯条间距:常规6.5公分,其他间距可以定做(3公分到15公分呢)

6、串联数量:一般级联数量最大为20条,20到30条之间,需要双向接电（建议）,严禁多串(理论不超过30条),级联规则是多并少串(从开关电源多出线并联)

7、电源线:粗细应根据实际电流、功率以及布线长度而定

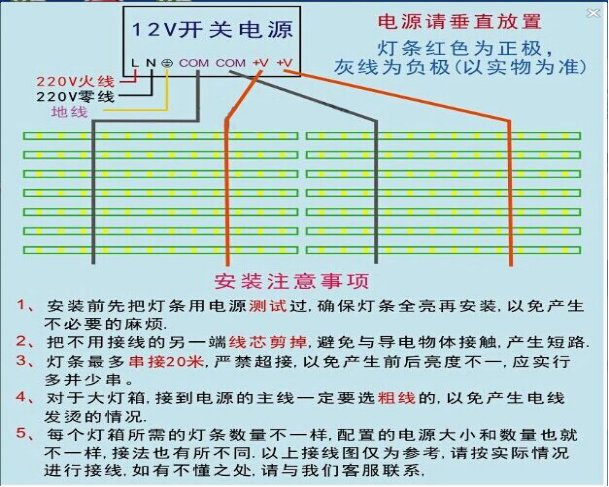

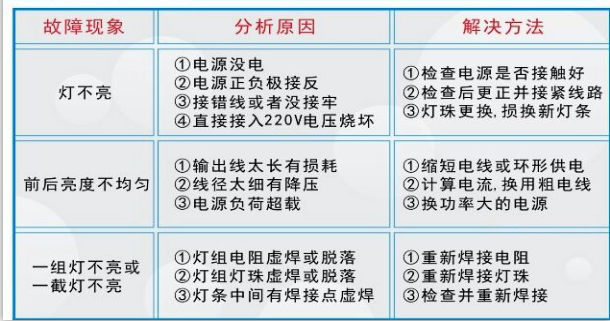

*接线示意图及常见问题*

*附电源线使用说明*

附1：拉布灯箱电源线使用说明

1、卷帘灯条自身连接的电源线一般为纯铜线或者硅胶铜线等，由于灯珠自身工作的电流很小，一般为几十毫安到几百毫安不等，当串联过多时，承载的电流就比较大，所以我们的级联规则以多并少串为主，既可减少压降，又可以降低电流负载过大

2、基于客户经常反映的问题，主要有两个方面，当灯箱尺寸比较大时，并串联过多，功率过大时，出现烧线，跳闸（短路）），烧电源的情况，出现这些情况必须谨慎处理，按部排查，安全第一

3、我们要分清两个问题，第一是进电源的线，一般是220V的，这条线能带多大功率的电器（电源），根据P=UI=220V*I（这条线承载的最大电流），一般负载电源过多时，保险烧熔，出现调闸，也能引起火灾，这个必须重视。第二是出电源的线，一般是以12或者24V输出为主，这个线一般建议根据需要选择，当灯箱过大时，输出电流（此电流可根据灯箱负载功率/12或者24得出）过大，接近输出主线的负载时，会出现主线发烫等情况，所以一般建议从电源多出几条主线连接灯箱（一般电源多各端口），前提是总电流一定要小于电源的最大输出电流，不然影响电源寿命甚至烧坏电源

附2：电源线最大承载电流

    一平方的电源线最大能过多少安的电流，多大的功率。比方2.5平方的电线。工程施工中怎样算要用多大的电线

     对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍

     对于16、25mm2的导线可将其截面积数乘以4倍。

     对于35、50mm2的导线可将其截面积数乘以3倍。

     对于70、95mm2 的导线可将其截面积数乘以2.5倍

     对于120、150、185mm2的导线可将其截面积数乘以2倍

  工作温度30℃，长期连续90％负载下的载流量如下

     1.5平方毫米—18A

     2.5平方毫米—26A

     4平方毫米—26A

     6平方毫米—47A

     10平方毫米—66A

     16平方毫米—92A

     25平方毫米—120A



功率P=电压U×电流I＝220伏×18安＝3960瓦

  标GB4706.1-1992/1998规定的电线负载电流值（部分）

    铜芯电线：铜芯线截面积允许长期电流2.5平方毫米(16A～25A)、4平方毫米(25A～32A)、6平方毫米(32A～40A).

     铝芯电线：铝芯线截面积允许长期电流4平方毫米(20A～25A)、6平方毫米(25A～32A).

举例说明：

   1、每台计算机耗电约为200～300W(约1～1.5A)，那么10台计算机就需要一条2.5 平方毫米的铜芯电线供电，否则可能发生火灾

   2、大3匹空调耗电约为3000W(约14A)，那么1台空调就需要单独的一条2.5 平方毫米的铜芯电线供电

   3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25A(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的

   4、早期的住房(15年前) 进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13A(即2800瓦)。

   5、耗电量比较大的家用电器是：空调5A(1.2匹)，电热水器10A，微波炉4A，电饭煲4A，洗碗机8A，带烘干功能的洗衣机10A，电开水器4A

   在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换(比如插座、空气开关等
